O que é solda por eletrofusão em tubo PEAD e quando ela é indicada

A solda por eletrofusão em tubo PEAD é um método de união utilizado em sistemas de tubulação que exigem conexão controlada entre tubos e conexões de PEAD, especialmente em obras de saneamento, redes subterrâneas, infraestrutura urbana e sistemas hidráulicos externos.

Em vez de tratar o tubo PEAD como um material hidráulico comum, esse tipo de aplicação deve ser entendido dentro do contexto de redes de água, esgoto, drenagem e condução de fluidos em projetos de implantação, manutenção ou ampliação de infraestrutura.

Definição direta: solda por eletrofusão em tubo PEAD é o processo de união entre um tubo PEAD e uma conexão eletrossoldável por meio do aquecimento controlado de resistências elétricas incorporadas à própria conexão, formando uma junta entre os componentes após o ciclo de soldagem e resfriamento.

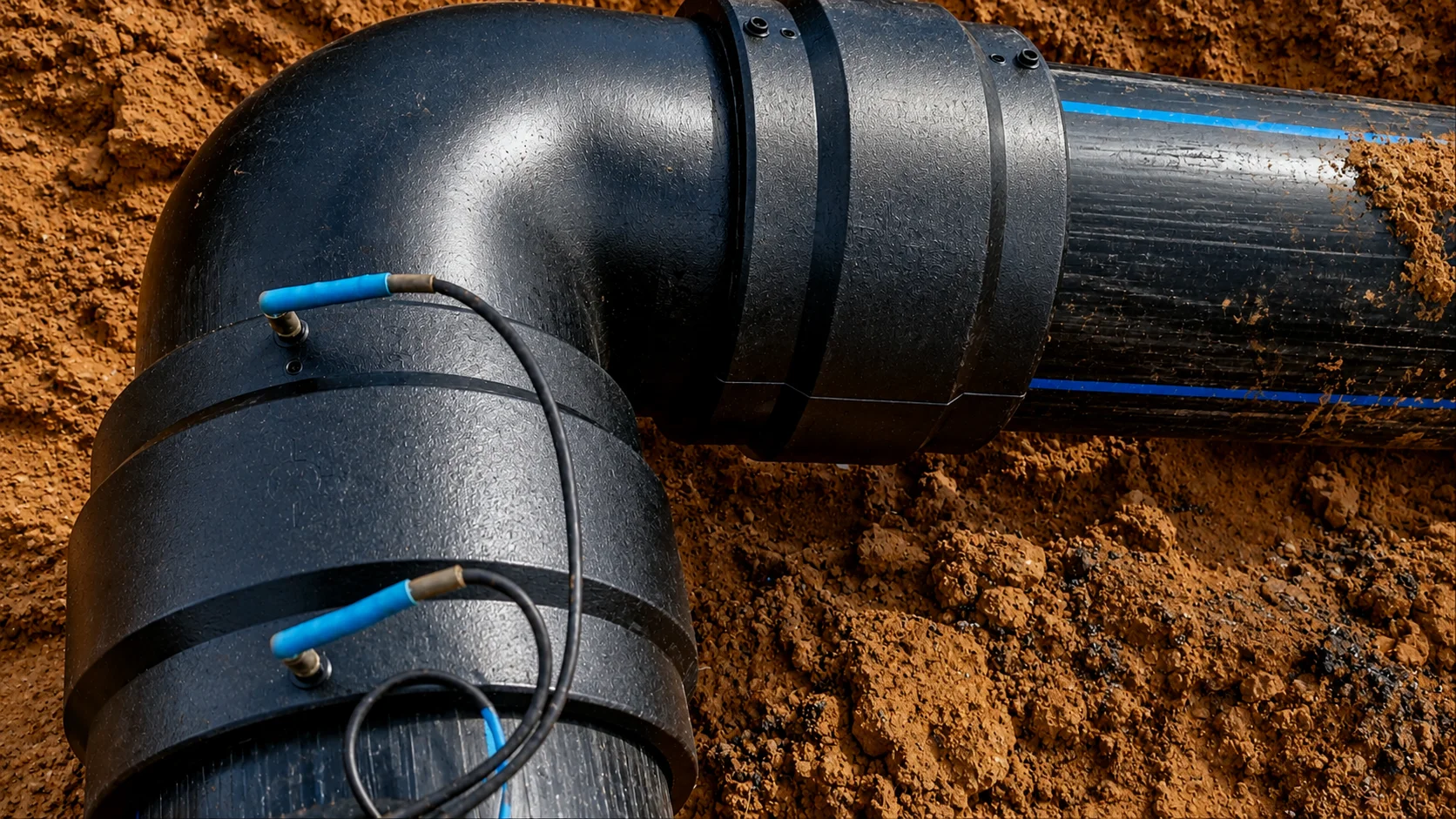

Na prática, a conexão eletrossoldável funciona como o elemento de união.

Ela possui uma resistência interna que, ao ser energizada por uma máquina de eletrofusão, aquece a região de contato entre a conexão e a superfície externa do tubo PEAD.

Esse aquecimento promove a fusão localizada do material, permitindo que tubo e conexão se integrem em uma junta PEAD.

O resultado depende de fatores como preparação da superfície, alinhamento, limpeza, compatibilidade dos componentes, leitura correta dos parâmetros de soldagem e respeito ao tempo de resfriamento indicado pelo fabricante e pelo projeto.

Esse princípio diferencia a eletrofusão de uma simples montagem mecânica.

A união não se baseia apenas em encaixe, aperto ou vedação por acessório externo; ela envolve um processo térmico controlado na interface entre o tubo PEAD e a conexão eletrossoldável.

Por isso, a execução deve seguir procedimentos técnicos, especificações do fabricante, exigências do projeto e normas aplicáveis ao tipo de rede.

O método não deve ser tratado como improviso de campo, principalmente em redes enterradas ou em sistemas que terão acesso limitado após a recomposição da obra.

A eletrofusão é indicada em diversas situações ligadas a saneamento e infraestrutura urbana, como:

• redes de distribuição de água em PEAD;
• redes coletoras ou linhas associadas a sistemas de esgoto, conforme projeto;
• trechos de drenagem e condução de águas pluviais quando especificados para esse tipo de solução;
• interligações em redes subterrâneas;
• manutenções e substituições localizadas em tubulações existentes;
• ampliações de redes em loteamentos, condomínios, obras públicas e obras privadas;
• sistemas industriais e hidráulicos externos que utilizam tubos e conexões PEAD compatíveis.

Um dos principais motivos para a escolha da eletrofusão é a possibilidade de executar uniões em trechos onde o acesso é mais restrito ou onde a obra exige maior controle da conexão.

Em valas, pontos de reparo, derivações, interligações e áreas com espaço reduzido para movimentação de equipamentos, a conexão eletrossoldável pode facilitar a execução quando comparada a métodos que demandam maior área operacional ao redor do tubo.

Isso não significa que a eletrofusão seja sempre a melhor alternativa, mas sim que ela pode ser tecnicamente adequada quando o projeto, o diâmetro, o tipo de conexão, o material e as condições de campo apontam para esse método.

Outro aspecto relevante é a repetibilidade do processo quando os parâmetros são corretamente aplicados.

Como a máquina de eletrofusão trabalha com informações definidas para a conexão, o procedimento tende a ser mais controlado do que uma intervenção manual sem parametrização.

Ainda assim, a qualidade da junta não depende apenas da máquina: a raspagem adequada do tubo, a remoção de contaminantes, o correto posicionamento da conexão eletrossoldável e a imobilização do conjunto durante o resfriamento são etapas críticas.

Uma superfície mal preparada ou uma junta movimentada antes do tempo adequado pode comprometer a integridade da união.

Em redes externas, especialmente enterradas, esse cuidado ganha importância porque a tubulação passa a integrar um sistema de infraestrutura que precisa operar de forma contínua e com baixa tolerância a falhas de montagem.

A escolha entre PEAD, PVC, ferro fundido ou outros materiais deve considerar a aplicação prevista, o fluido conduzido, as condições de instalação, o diâmetro, as exigências do projeto e a compatibilidade com conexões e equipamentos.

No caso do PEAD, a eletrofusão é uma das alternativas de união disponíveis e deve ser avaliada junto com outros métodos, como a termofusão, conforme o cenário da obra.

A Tubulação.com atua nesse contexto como fornecedora de tubos, conexões, ferramentas e máquinas para obras de saneamento, infraestrutura urbana, redes industriais e sistemas hidráulicos.

A empresa também oferece locação de ferramentas e máquinas, além de serviços de solda PEAD por termofusão e eletrofusão, apoiando construtoras, empreiteiras, concessionárias, prefeituras e empresas de engenharia na seleção de soluções compatíveis com projetos de redes externas.

Essa orientação técnica é importante porque a decisão não deve se limitar ao produto isolado, mas considerar o conjunto da obra: material da tubulação, tipo de rede, método de união, condições de instalação e logística de fornecimento.

Portanto, a solda por eletrofusão em tubo PEAD é indicada quando o projeto exige uma união técnica entre tubo e conexão eletrossoldável, com controle de parâmetros e atenção às condições de campo.

Para redes de água, esgoto, drenagem, saneamento e infraestrutura urbana, a análise deve ser feita de forma criteriosa, evitando tratar tubulações PEAD de infraestrutura como itens hidráulicos genéricos.

O desempenho esperado de uma rede depende da combinação entre material adequado, conexão correta, equipamento apropriado e execução conforme especificações técnicas.

Solda por eletrofusão em tubo pead: Como funciona o processo de eletrofusão: etapas, equipamentos e cuidados

A solda por eletrofusão em tubo PEAD é um processo de união que depende tanto do equipamento quanto da preparação correta da junta.

Em redes de saneamento, água, esgoto, drenagem, infraestrutura urbana e sistemas industriais, a qualidade da superfície do tubo, o encaixe da conexão eletrossoldável e a estabilidade do conjunto durante o ciclo de soldagem influenciam diretamente a integridade da união PEAD.

1. Preparação do tubo PEAD
   Antes da soldagem, o tubo deve ser conferido quanto ao diâmetro, compatibilidade com a conexão eletrossoldável, ovalização aparente, cortes irregulares e presença de sujeira.

   A extremidade precisa estar cortada de forma adequada para permitir encaixe uniforme na conexão.

2. Raspagem da superfície
   A camada externa do tubo PEAD deve ser raspada na área de contato da conexão.

   Esse passo remove a superfície oxidada e prepara o material para a fusão.

   A raspagem deve ser uniforme, usando raspador apropriado, sem improvisações que possam criar sulcos, falhas ou remoção excessiva de material.

3. Limpeza da área de soldagem
   Após a raspagem, a região preparada deve ser limpa conforme orientação técnica aplicável ao projeto e ao fabricante da conexão.

   Poeira, umidade, graxa, barro e contato manual na área raspada podem comprometer a junta PEAD.

4. Alinhamento e fixação
   O tubo PEAD e a conexão eletrossoldável devem permanecer alinhados e estáveis.

   O uso de alinhador ajuda a evitar esforço mecânico, desalinhamento, movimentação e tensão sobre a junta durante o ciclo de soldagem e o tempo de resfriamento.

5. Inserção da conexão eletrossoldável
   A conexão deve ser posicionada até a profundidade correta de inserção, respeitando as marcações realizadas no tubo.

   O encaixe incompleto, forçado ou desalinhado pode prejudicar a distribuição de calor e a formação da união.

6. Leitura dos parâmetros de soldagem
   A máquina de eletrofusão geralmente utiliza informações fornecidas pela conexão, como código de barras ou parâmetros indicados pelo fabricante.

   Esses dados orientam o ciclo de soldagem, incluindo tensão, tempo e demais condições operacionais previstas para aquela conexão.

7. Conexão dos terminais de solda
   Os terminais da máquina de eletrofusão são conectados aos bornes da conexão eletrossoldável.

   O contato elétrico precisa estar firme e adequado para que a resistência interna da conexão gere calor de forma controlada.

8. Ciclo de soldagem
   Durante o ciclo, a resistência elétrica incorporada à conexão aquece a região de contato entre o tubo e a conexão, promovendo a fusão controlada do PEAD.

   Nessa etapa, a solda por eletrofusão em tubo PEAD exige que o conjunto permaneça imóvel, sem torções, impactos ou tentativas de ajuste.

9. Resfriamento da junta PEAD
   Após o término do ciclo, a junta deve permanecer fixa até cumprir o tempo de resfriamento indicado.

   Movimentar, pressurizar ou manusear a união antes do período adequado pode afetar a qualidade da solda.

Máquina de eletrofusão e conexões eletrossoldáveis

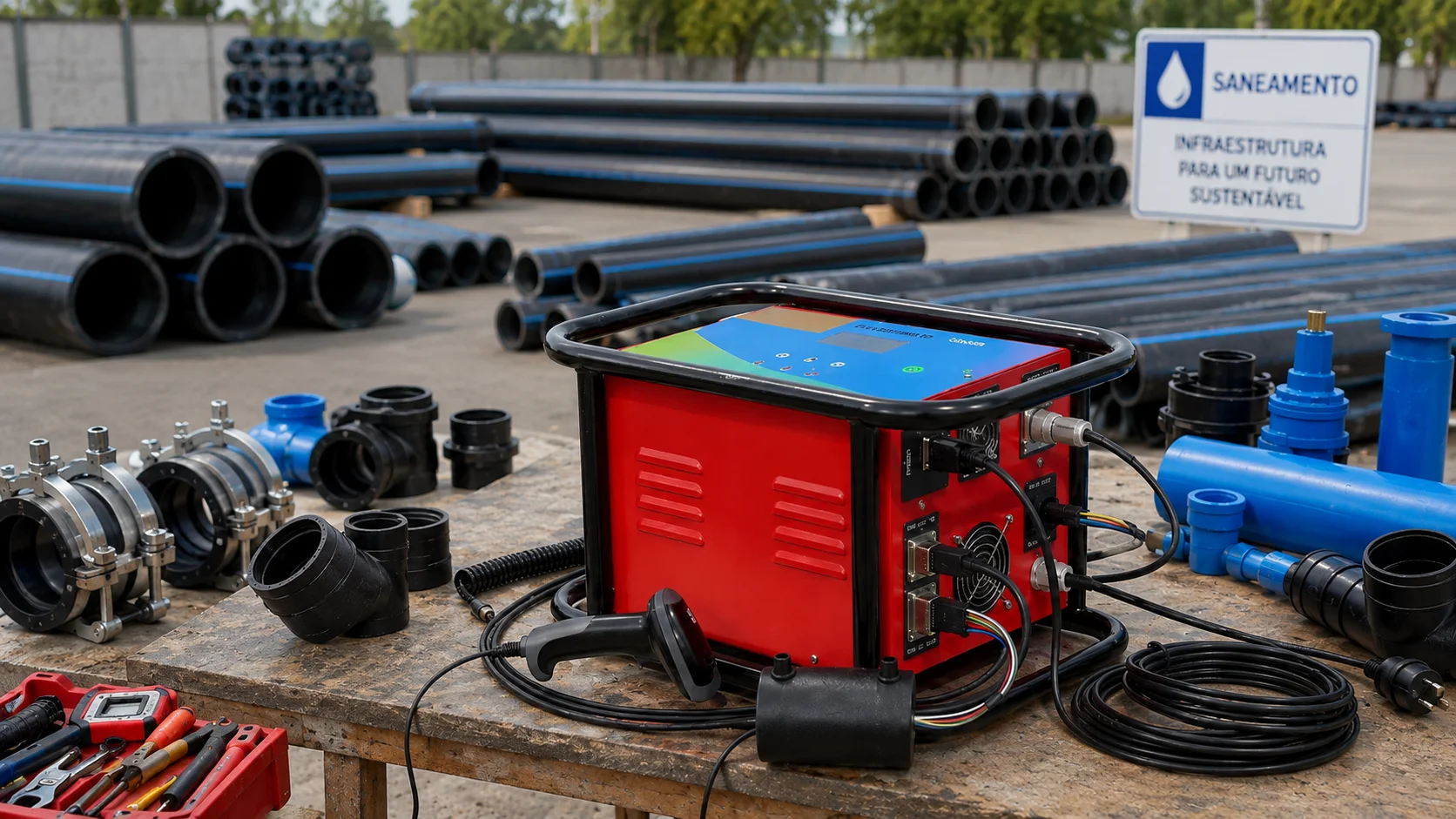

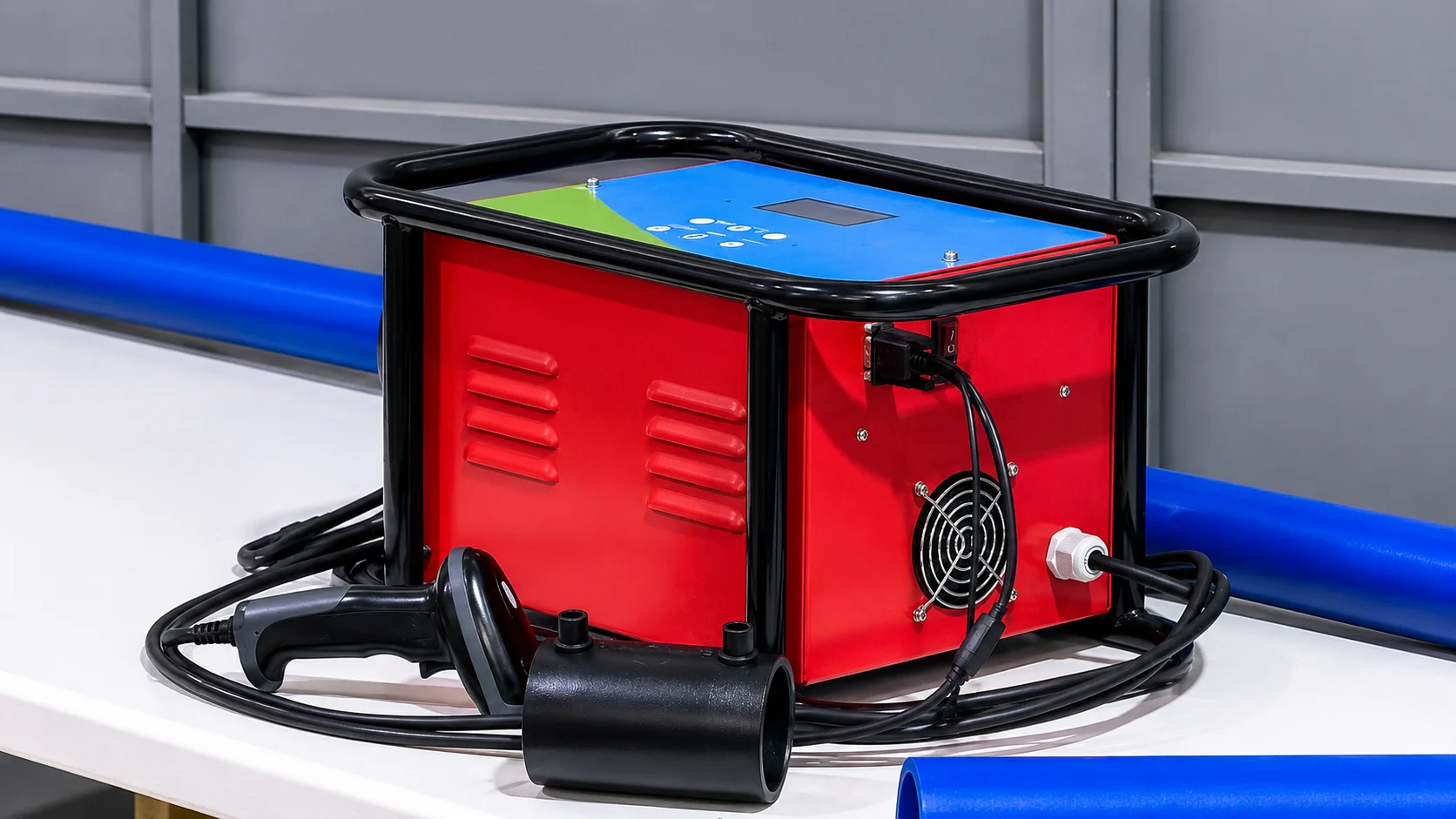

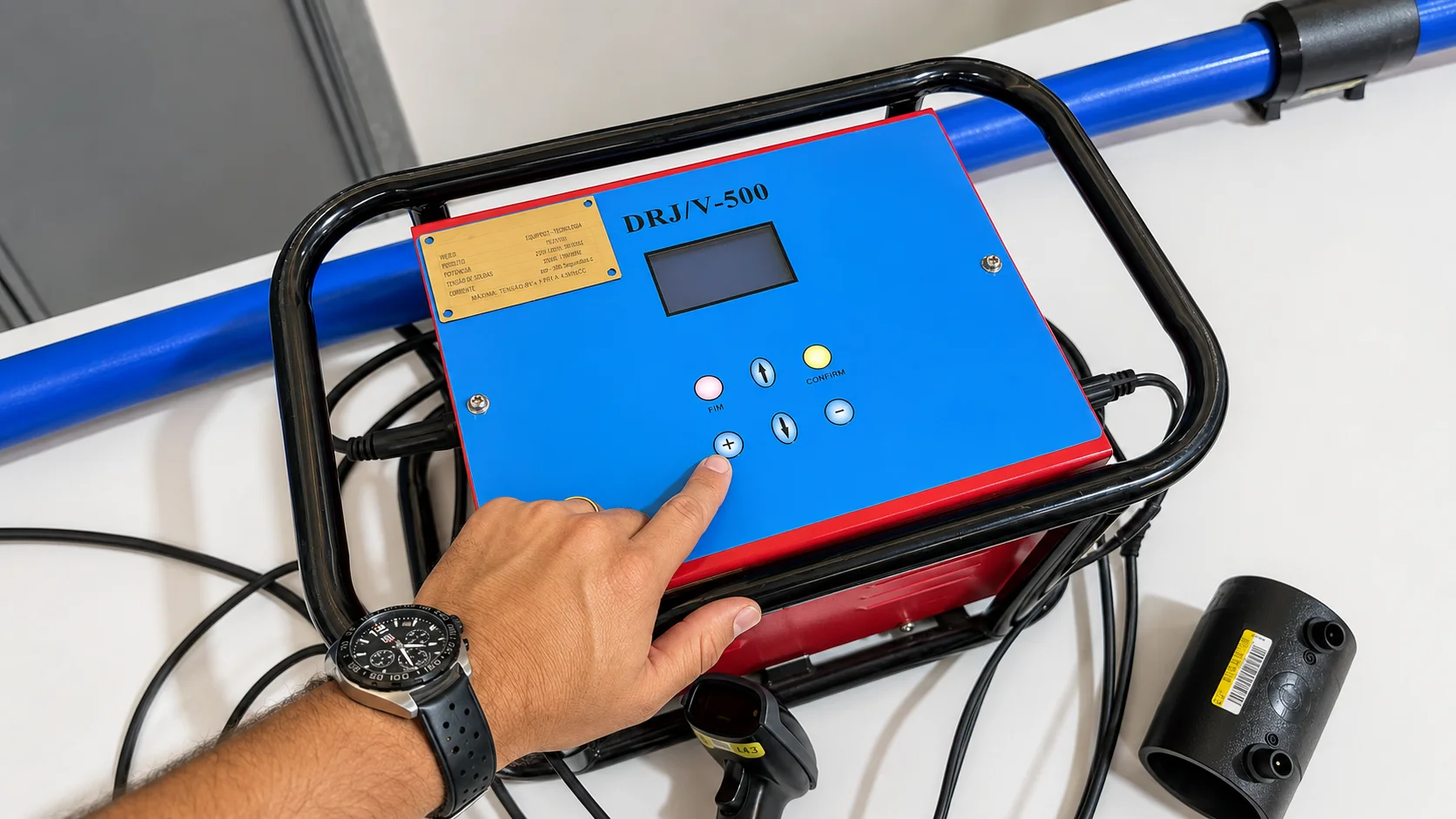

A máquina de eletrofusão é o equipamento responsável por controlar a energia aplicada à conexão eletrossoldável.

Em termos práticos, ela interpreta ou recebe os parâmetros de soldagem, alimenta os terminais da conexão e executa o ciclo necessário para aquecer a resistência interna.

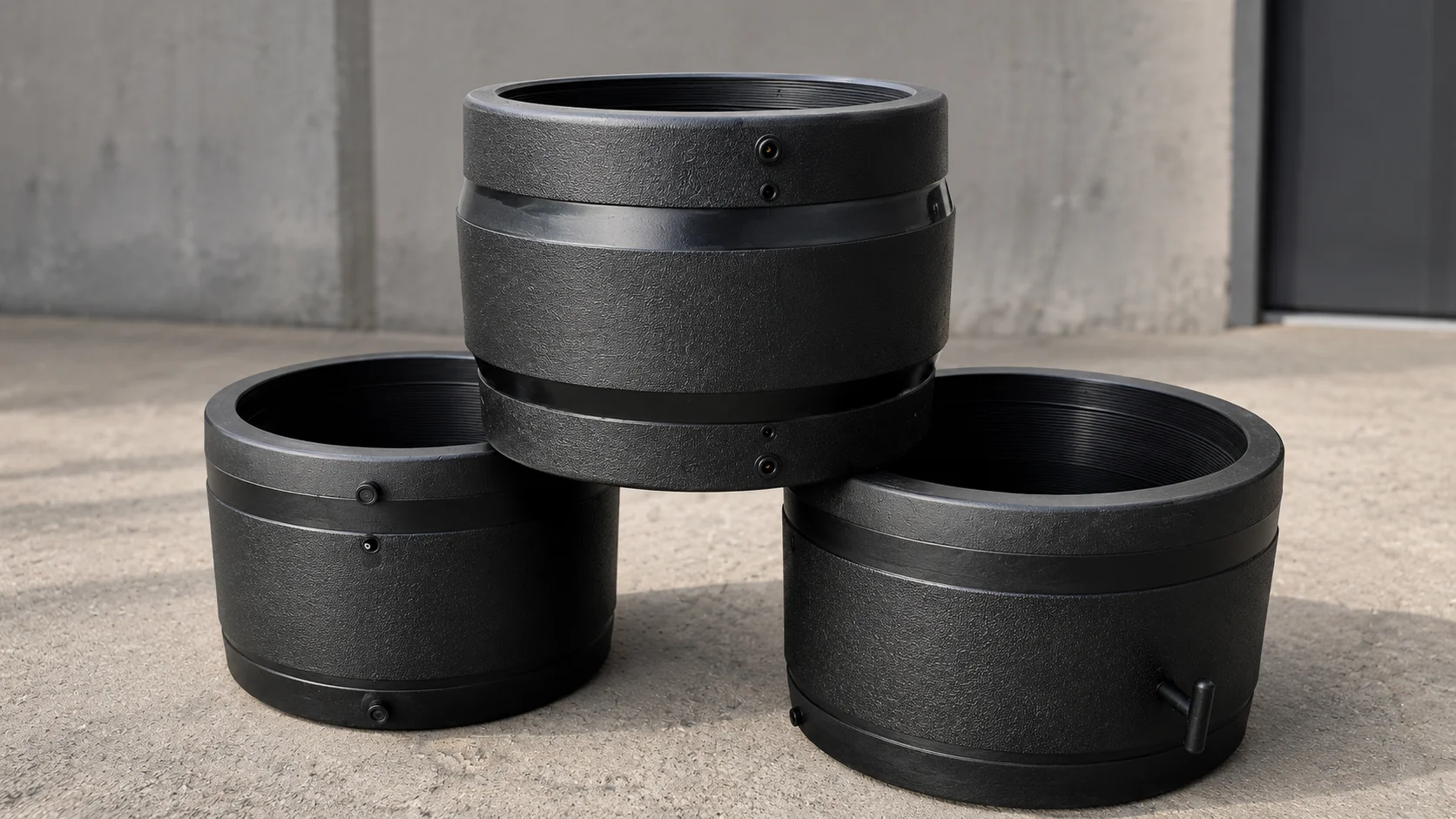

A conexão eletrossoldável, por sua vez, possui elementos resistivos embutidos que geram calor quando energizados.

Esse calor promove a fusão entre a parede externa do tubo PEAD e a superfície interna da conexão, formando uma junta integrada ao sistema.

Por isso, máquina de eletrofusão, conexão, raspador, alinhador, terminal de solda e controle do tempo de resfriamento devem ser tratados como partes de um mesmo processo técnico, não como etapas isoladas.

Boas práticas gerais para uma junta PEAD mais confiável

• Conferir se tubos, conexões PEAD e equipamentos são compatíveis com o projeto.
• Verificar se a área de soldagem está seca, limpa e protegida de contaminação.
• Raspar apenas a região necessária, de forma contínua e uniforme.
• Evitar tocar com as mãos na superfície já raspada e limpa.
• Utilizar alinhador sempre que a condição de campo exigir estabilidade adicional.

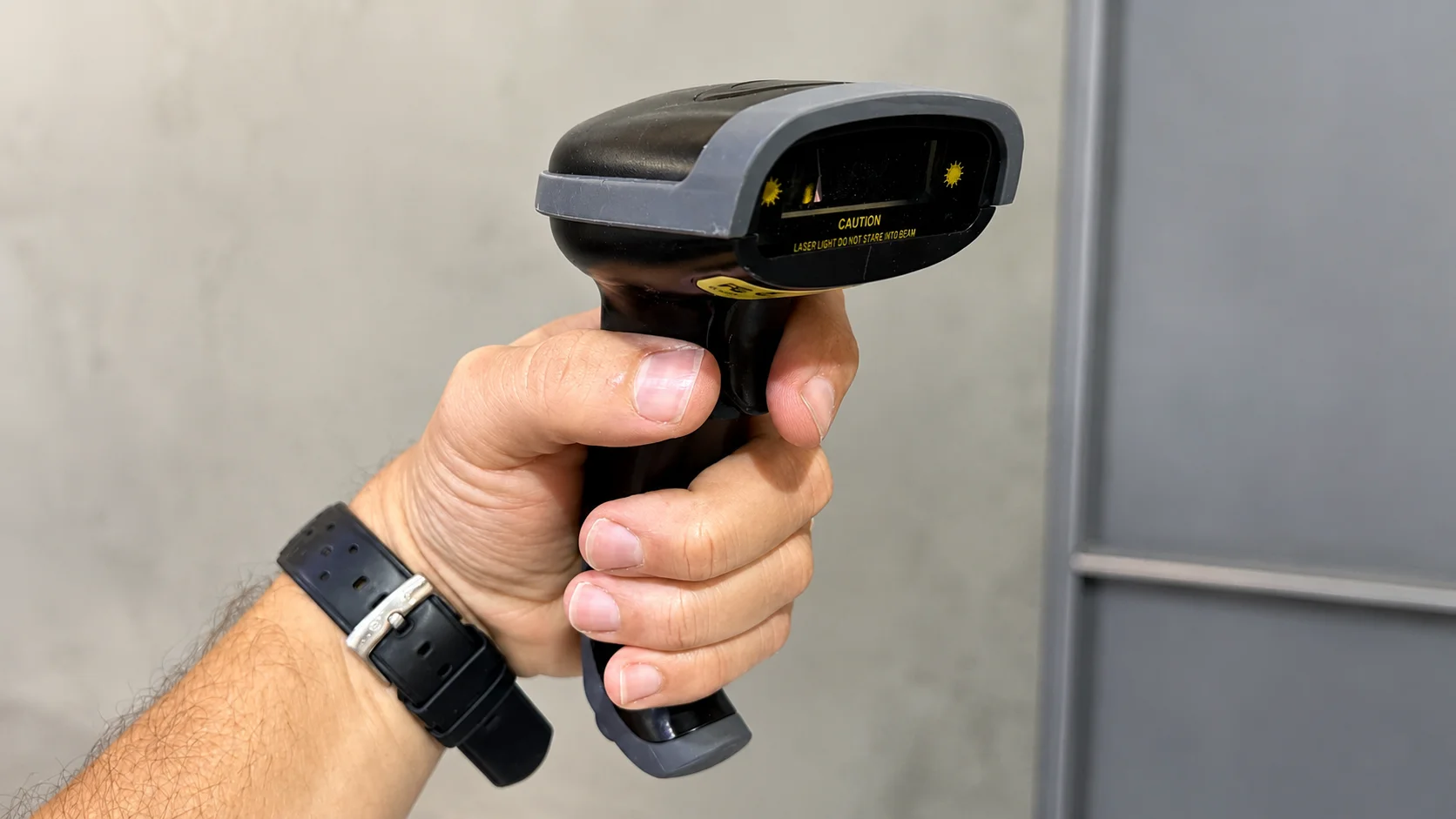

• Confirmar a leitura correta do código de barras ou dos parâmetros informados pela conexão.
• Manter os terminais de solda bem conectados durante todo o ciclo.
• Respeitar o tempo de resfriamento antes de movimentar, aterrar, testar ou pressurizar a rede.
• Seguir as especificações do fabricante, do projeto executivo e das normas aplicáveis à obra.

O ponto crítico: preparação e estabilidade

Na eletrofusão, a falha muitas vezes não está no conceito do método, mas na execução de detalhes aparentemente simples.

Uma superfície mal raspada, contaminada por poeira ou umidade, ou uma conexão movimentada durante o ciclo pode prejudicar a formação da junta.

Da mesma forma, desalinhamentos e esforços mecânicos podem interferir na união, especialmente em redes subterrâneas, valas, trechos de manutenção e locais com acesso limitado.

Por isso, a preparação da superfície e a estabilidade do conjunto são fatores decisivos.

A eletrofusão é útil justamente quando a obra exige controle da união em campo, uso de conexões específicas e execução em pontos onde o acesso para outros métodos pode ser mais restrito.

Ainda assim, a escolha do procedimento deve considerar material, diâmetro, aplicação, condições de instalação e requisitos técnicos do projeto.

Cuidados técnicos e responsabilidade de execução

Os parâmetros de soldagem não devem ser estimados em campo.

Eles precisam seguir as orientações do fabricante da conexão, as especificações da máquina de eletrofusão, o projeto da rede e os critérios técnicos aplicáveis à obra.

Isso é especialmente importante em sistemas de saneamento, redes de água e esgoto, drenagem, infraestrutura urbana e redes industriais, nos quais a junta faz parte de um conjunto maior de desempenho hidráulico e operacional.

A Tubulação.com atua no fornecimento de tubos, conexões, ferramentas e máquinas para obras de saneamento, infraestrutura urbana, redes industriais e sistemas hidráulicos, além de oferecer locação de ferramentas e máquinas e serviços de solda PEAD por termofusão e eletrofusão.

Esse contexto permite apoiar construtoras, empreiteiras, concessionárias, prefeituras e empresas de engenharia na escolha de soluções adequadas ao tipo de rede, ao material especificado e às exigências de execução.

Alertas importantes

• Não improvise equipamentos de soldagem ou acessórios de fixação.
• Não substitua raspador adequado por ferramentas que possam danificar o tubo.
• Não negligencie limpeza, secagem e proteção da área preparada.
• Não movimente a junta PEAD durante o ciclo de soldagem.
• Não antecipe o manuseio antes do tempo de resfriamento recomendado.
• Não trate tubulações de infraestrutura como materiais hidráulicos comuns: redes externas exigem seleção técnica de tubos, conexões, equipamentos e procedimentos compatíveis com a aplicação.

Eletrofusão, termofusão e escolha da solução para projetos de infraestrutura

A eletrofusão e a termofusão são métodos utilizados para união PEAD em obras que envolvem tubos para saneamento, redes de água e esgoto, redes industriais e outras frentes de infraestrutura urbana.

A escolha entre uma solução e outra não deve ser tratada como uma disputa elevado entre melhor e pior, mas como uma decisão técnica relacionada ao projeto, ao material, ao diâmetro, ao tipo de conexão PEAD, às condições de campo e às exigências da obra.

Na prática, a solda por eletrofusão em tubo PEAD costuma ser considerada em situações nas quais a união precisa ser feita com conexão eletrossoldável e controle do ciclo de soldagem por equipamento apropriado.

Já a termofusão é associada à união por aquecimento das extremidades ou superfícies de contato, conforme o tipo de junta e o procedimento especificado.

Em ambos os casos, a integridade da união depende de preparação correta, equipamentos adequados, parâmetros compatíveis e respeito às orientações do fabricante, do projeto e dos responsáveis técnicos.

Em manutenção de redes subterrâneas, a eletrofusão pode ser analisada quando há necessidade de intervir em um trecho específico, substituir uma conexão ou executar uma união em condição de campo com acesso limitado.

Em ampliações de redes de água e esgoto, o método pode ser avaliado quando o projeto prevê conexões eletrossoldáveis em pontos estratégicos, derivações ou interligações.

Em implantação de novas redes, tanto eletrofusão quanto termofusão podem fazer parte do planejamento, desde que o método esteja compatível com o traçado, o diâmetro, a logística da obra e o padrão técnico definido.

Em redes industriais, a decisão tende a envolver também o tipo de fluido, a pressão de operação prevista em projeto, o ambiente de instalação e os requisitos de montagem.

Em loteamentos, condomínios, obras públicas e obras privadas, a seleção do método precisa considerar a padronização dos suprimentos, a disponibilidade de tubos PEAD e conexões PEAD compatíveis, a sequência de execução e a capacidade de realizar juntas com controle adequado em campo.

O ponto central é que não existe uma escolha universal válida para todos os cenários.

Um projeto pode demandar termofusão em determinados trechos e eletrofusão em outros.

A decisão técnica deve observar, no mínimo:

• material da tubulação e compatibilidade entre tubo, conexão e equipamento;
• diâmetro, espessura e especificação do tubo PEAD;
• tipo de rede, como água, esgoto, drenagem, saneamento ou aplicação industrial;
• condições reais de acesso, escavação, alinhamento e estabilidade do trecho;
• disponibilidade de máquinas, ferramentas, conexões e operadores capacitados;
• exigências do projeto, do fabricante e das normas aplicáveis;
• necessidade de rastreabilidade, controle operacional e registro do procedimento, quando previsto pela obra.

Por isso, antes de definir o método de união PEAD, é recomendável que construtoras, empreiteiras, concessionárias, prefeituras e empresas de engenharia avaliem o projeto com apoio técnico.

A análise deve considerar não apenas a execução da junta, mas também o fornecimento correto dos tubos, a seleção das conexões, a compatibilidade entre materiais e a logística de atendimento da obra de infraestrutura.

Nesse contexto, a Tubulação.com atua como fornecedora de soluções em PEAD, PVC e ferro fundido para saneamento, infraestrutura urbana, redes industriais e sistemas hidráulicos, além de oferecer orientação técnica na seleção de tubos e conexões adequados ao tipo de aplicação.

A empresa também trabalha com ferramentas, máquinas, locação de equipamentos e serviços de solda PEAD por termofusão e eletrofusão, apoiando projetos que exigem planejamento de materiais e execução compatível com redes externas.

Como planejar solda por eletrofusão em tubo pead para a obra

A definição de solda por eletrofusão em tubo pead deve considerar a aplicação, o material da tubulação, as condições de campo, o prazo e as exigências técnicas da obra. A Tubulação.com atua há 15 anos com fornecimento de tubos, válvulas, conexões, ferramentas e máquinas, além de locação de equipamentos e serviços de solda em PEAD. O atendimento técnico ajuda construtoras, empreiteiras, concessionárias, prefeituras, indústrias e empresas de engenharia a avaliar a solução compatível com cada projeto.

FAQ curta

O que é eletrofusão em tubos PEAD?
É um método de união que utiliza conexão eletrossoldável e equipamento de eletrofusão para aquecer a região de contato entre tubo e conexão, formando a junta conforme parâmetros definidos pelo fabricante e pelo projeto.

Qual é a diferença entre eletrofusão e termofusão?
Na eletrofusão, a união ocorre por meio de uma conexão eletrossoldável energizada por máquina apropriada.

Na termofusão, a união é feita pelo aquecimento controlado das superfícies de contato do PEAD, conforme o procedimento indicado para o tipo de junta.

A escolha depende das condições da obra, do diâmetro, do tipo de conexão e das exigências técnicas.

Quais cuidados são essenciais na escolha do método?
É importante verificar compatibilidade entre tubo, conexão e equipamento, preparar corretamente as superfícies, manter alinhamento, respeitar parâmetros de soldagem e aguardar o resfriamento indicado.

Também é necessário seguir especificações do fabricante, do projeto e das normas aplicáveis.

Quando solicitar suporte técnico?
O suporte técnico é recomendado quando há dúvida sobre material, diâmetro, tipo de conexão, método de união, disponibilidade de equipamentos ou adequação da solução ao projeto de saneamento, rede subterrânea, obra industrial ou infraestrutura urbana.
